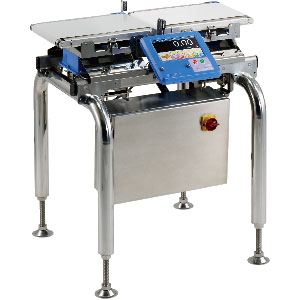

重量檢查器|重量檢查器·金屬探測器AD-4961
新
一流的篩選精度（3σ）：重量檢查器，重量為0.08克
班級表現最佳
新設計的數字稱重傳感器單元和配備高速可處理CPU的控制箱可實現最佳分類精度（3σ）：0.08 g * 1。
* 1：所描述的選擇精度是最高值。這取決于實際分揀物品的形狀，狀態和安裝環境。
7寸彩色觸摸屏
顯示部分采用7英寸觸摸屏彩色液晶。可見性和可操作性顯著提高。（通過語音指導具有支持功能。）
多達1,000個注冊品種
要測量的產品分為10組，每組最多可注冊100個組。

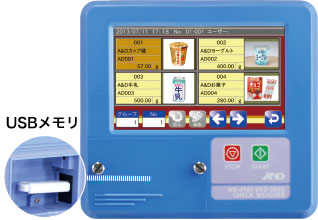

從USB存儲器捕捉圖像
可以將要從USB存儲器中稱量的產品圖像導入主體。通過縮略圖顯示可以輕松設置圖像。選擇產品時可輕松進行識別。
重量輕，結構緊湊
主體標準尺寸為700毫米寬，660毫米深，710至860毫米高，約35千克，實現了超小型化（AD-4961-2 KD-2035）。易于安裝和移動
可清洗IP 65
整體可清洗和衛生。
成套
由于主體是單元化的，因此只需修理或更換必要的部件。
它可以節省運輸時間和成本，提高維護和便利性。
目錄
AD4961 - 2 KD - 2035安裝和裝配手冊
AD4961 - 6K - 3050安裝和裝配手冊
AD4961 - 2035 - MNT維護套件手冊
AD4981-2057翻轉式分揀機分離器裝配手冊
AD4982-2035輸送機下落式分揀機安裝和裝配手冊
尺寸AD 4961 - 600 - 1224
尺寸AD4961-2KD-2035
尺寸AD4961 - 6K - 3050
尺寸AD 4981 - 2057（AD 4961 - 2 KD - 2035的分選機）
尺寸AD 4983 - 3050（AD - 4961 - 6 K - 3050分揀機）
重量檢查器AD-4961系列的信息
您可以看到彩色觸摸面板，另售的打印機，放映情況等。

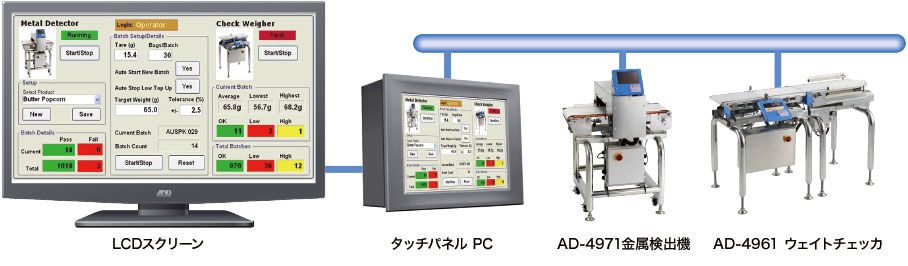

重量檢查器AD-4961系列，金屬探測器AD-4971系列
除了重量分選外，您還可以看到與金屬探測器AD-4971結合使用的異物檢測。
特點
稱重設置優化
通過輸入處理數量（件/分鐘）或皮帶速度（米/分鐘），自動設置最佳稱量條件，并且可以以高重復性進行稱量選擇。
歷史功能
設置改變操作的歷史和稱量結果的歷史都可以保存在USB存儲器中。
與稱重記錄功能一起，它可用于HACCP管理。
您可以在管理級別注冊用戶并限制操作。
并且可以通過為每個用戶分配適當?shù)墓芾砑墑e來避免不必要的操作。* 2
“操作員”（工作人員）
“主管”（任務經理）
“質量經理”（質量經理）
“管理員”（管理員）
* 2開機后的管理級別設置為“操作員”。
稱重歷史
在稱量過程中，稱重記錄保存在USB存儲器中。
輸出格式：日期，時間，組號 - 產品編號，稱量結果，判斷結果
當USB存儲器以320個/分鐘運行8小時時，我們使用大約6 MB。
24小時運行365天，大約7 GB是標準配置。
溝通
一個新的重量檢查器，可以連接和與外部溝通，并輕松構建一個系統
Modbus通信
Modbus RTU / Modbus TCP已實施。
Modbus通訊可以輕松實現無縫連接。
稱量開始/停止，總數據，類型改變等可以從外部設備設置。
各種外部輸入/輸出
分選機輸出，報警輸出，金屬檢測輸入，TCP / IP，USB接口等均為標準配置。
數據可以保存到USB存儲器或輸出到打印機。
用打印機打印圖形
可以通過以太網從打印機（PostScript兼容）輸出摘要結果管理圖表等。
另外，您可以將匯總結果管理圖表以PDF格式保存在USB存儲器中。
控制箱
可以連接各種通信連接器，如LAN連接器，串行接口，顯示器連接器等。
D 0的設定（數字輸出）
D 0地圖
可以將外部輸出連接到通用輸出端子塊，檢查判斷和操作，并將其設置為關聯。
D0操作
可以設置鰭式分揀機或輸送機下落式分揀機的運行時間。
排序能力表
測量項目尺寸：30至300毫米
直方圖，控制圖，匯總結果PDF文件
稱重后，顯示您要保存的數據的總屏幕。
在摘要屏幕上按下“PDF”鍵時，PDF文件將被輸出到USB存儲器。

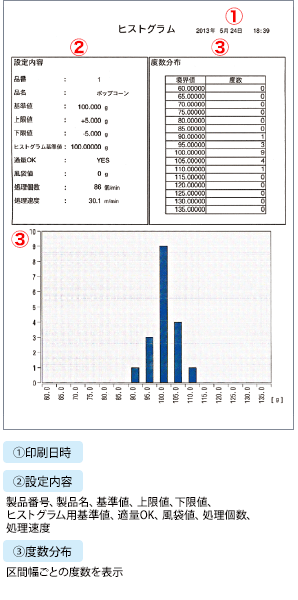

直方圖打印示例

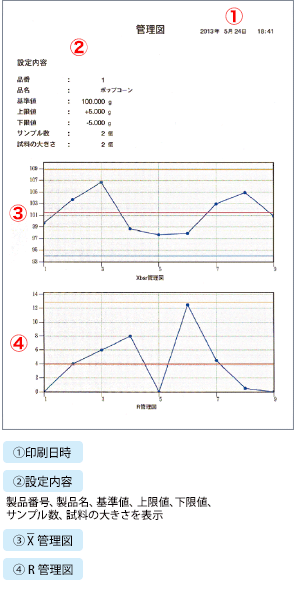

打印控制圖的示例

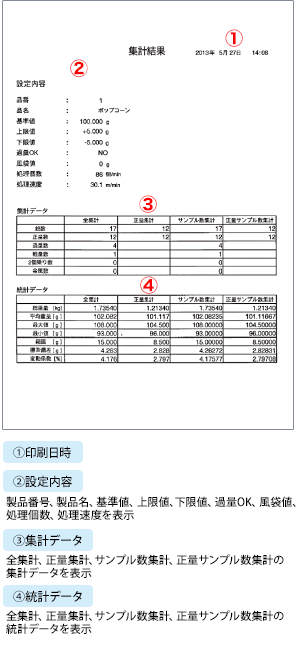

計數結果打印的例子
輸出到USB存儲器
您可以輸出直方圖，控制圖，匯總結果PDF輸出到USB存儲器。
將USB存儲器連接到人機界面的USB端口并開始稱重。
* USB存儲器不包括在內。（請另行準備）
輸出到打印機
通過連接到打印機，可以打印圖形和摘要結果。支持的打印機：Postscript打印機*
*兄弟工業有限公司的激光打印機的
HL-5450DN（單色），HL-6180DW（單色），HL-4570CDWT（顏色），HL-4570CDW（彩色）是可用的。用USB或以太網連接激光打印機。
規范
| 模型 | AD-4961-600-1224 | AD-4961-2KD-2035 | AD-4961-6K-3050 |
|---|---|---|---|
| 稱量能力 | 600克 | 500克/ 2,000克 | 6000克 |
| 最小顯示 | 0.01克 | 0.01克/0.1克 | 0.1克 |
| 篩選精度（3σ）* 1 | 0.08克 | 0.08克/0.18克 | 1.0克 |
| 最高篩選能力 | 400個/分鐘 | 320個/分鐘 | 145件/分鐘 |
| 輸送帶寬度 | 120毫米 | 200毫米 | 300毫米 |
| 輸送機隊長 | 240毫米（引進輸送機是360毫米） | 350毫米 | 500毫米 |
| 運輸方法 | 聚氨酯帶 | ||
| 皮帶速度 | 15至120米/分鐘 | 15至120米/分鐘 | 10至80米/分鐘 |
| 稱重物品尺寸 | 長度：22?200毫米/寬度：120毫米或更少 | 長度：30 - 300毫米/寬度：200毫米或更少 | 長度：80至450毫米/寬度：300毫米或更小 |
| 質量傳感器 | 電阻絲稱重傳感器 | ||
| 顯示單元 | 7英寸觸摸屏彩色液晶（WVGA） | ||
| 操作方法 | 觸摸屏（電阻膜式），按鍵開關 | ||
| 注冊項目的數量 | 1000個品種（10組×100個品種） | ||
| 通信功能 | MODBUS TCP /的Modbus RTU（RS485） / RS232C（ RS485之間切換）/ TCP / IP（為PostScript兼容的打印機連接）/ USB（USB存儲器，數據存儲和要拍攝的圖像，為PostScript兼容的打印機連接）* 3 | ||
| 通用外部輸入 | 4個無電壓觸點輸入 | ||
| 通用外部輸出 | 繼電器觸點輸出8點 | ||
| 防塵和防水規格 | 符合IP65 | ||
| 工作溫度·濕度范圍 | -5至40°C，濕度小于85％（不結露） | ||
| 電源 | 單相AC 100至240 V（+ 10％， - 15％）， 50/60 Hz大約不包括 180 VA 電源連接端子塊（M4） 電源電纜。 | ||
| 尺寸* 2 | W：602mm D：660mm H：713至863mm | W：700mm D：660mm H：710-860mm | W：1005mm D：736mm H：720-870mm |
| 重量* 2 | 大約35公斤 | 大約35公斤 | 大約50公斤 |
| 材料 | 顯示部分：ABS樹脂 輸送部分：鋁（陽極氧化） 不銹鋼，PP樹脂 稱重部分：不銹鋼，PP樹脂 控制部分：不銹鋼，PP樹脂，PE樹脂 腿部分：不銹鋼 | 顯示部分：ABS樹脂 輸送部分：鋁（陽極氧化）部分PP樹脂 控制箱部分：不銹鋼 腿部分：不銹鋼 | |
* 1中描述的選擇精度是最高值。這取決于實際分揀物品的形狀，狀態和安裝環境。
* 2外部尺寸和質量是標準狀態下的值，無需分類機器。
* 3 USB存儲器需要使用FAT32進行格式化。
可選項目
| 項目名稱 | 型號名稱 | ||
|---|---|---|---|
 | 用于更改指示燈支架指示燈的安裝位置。 也可以改變顯示器的方向。 | AD-4961-01 | 2萬日元（含稅價格） |
 | 指示燈（比較器/指示燈）* 1 三色LED比較燈，可見度高。 在重量檢查器的DO地圖中輕松進行連接設置。（應用示例紅色;重量NG黃色;金屬NG藍色OK） * 1 AD - 4961 - 01指示器支架是必需的。 燈光部分防塵防水IP 53。 | AD-4961-02 | ￥40,000（不含稅） |
 | 大防風罩（上部擋風玻璃）※AD-4961-2KD-2035用于 防止空氣向計量誤差成為輸送器上表面上的流動，實現更精確的計量。 抗靜電處理完成。長度700毫米。高度從輸送機頂表面到擋風玻璃135毫米。 推薦具有較低擋風玻璃和集。（如果空氣吹出口的空氣調節是存在的，建議在垂直方向上安裝） 材料：PVC防靜電板 | AD-4961-11 | 10萬日元（免稅價格） |
 | SUS下蓋（下?lián)躏L(fēng)玻璃）*對于AD-4961-2KD-2035 ，它阻止來自傳送帶下部的空氣流動，并實現更準確的稱量。 建議將其與一組擋風玻璃一起使用。 | AD-4961-12 | 2萬日元（含稅價格） |
 | 過境逗留* AD - 4961 - 2 KD - 2035 消除導入輸送機和稱量輸送機之間的間隙，使貨物運輸更平穩。（適用于稱量容易下落的產品，50毫米或更小的小物件，易于彎曲的產品等） 材料：SUS | AD-4961-13 | ￥10,000（不含稅） |
 | 工作指導（介紹/稱重）* AD - 4961 - 2 KD - 2035 調整從第一級輸送機輸送的貨物的輸送機通過位置。 安裝在導入傳送帶和稱重傳送帶上。待測物體的寬度對應于50mm至100mm。 對于上述以外的尺寸，需要咨詢。 材質：SUS | AD-4961-14 | ￥45,000（不含稅價格） |

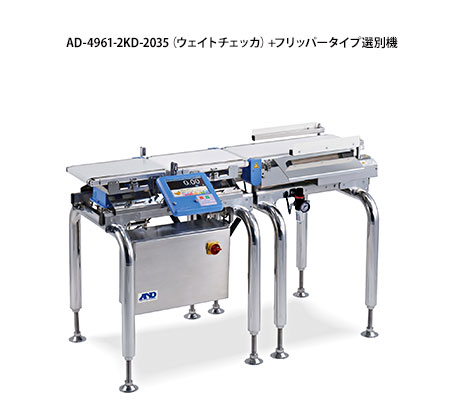

分揀機AD-4961-2 KD-2035

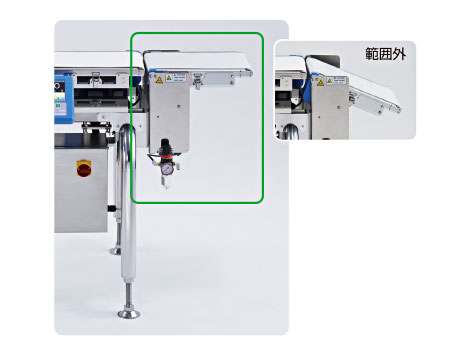

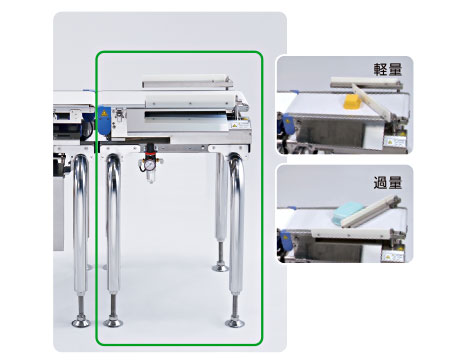

翻轉式分揀機
AD-4981-2057
分選容量：120件/分鐘
￥418,000（含稅價格）

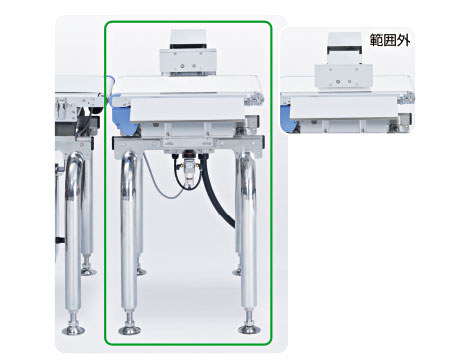

輸送機落式分揀機
AD4982-2035
分類容量：150個/分鐘
￥250,000（不含稅價格）

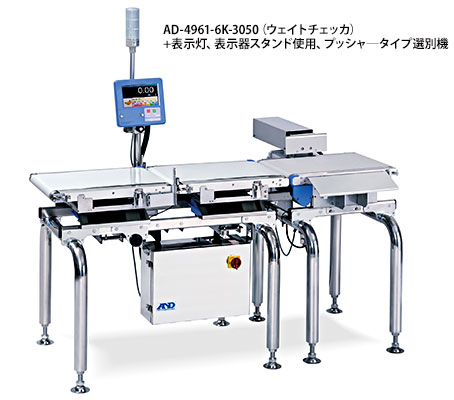

分選機AD-4961-6K-3050
推式選擇器
AD-4983-3050
分類容量：60個/分鐘
￥550,000（不含稅價格）

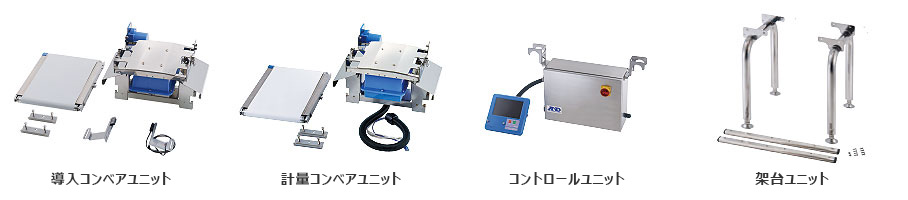

單位銷售額
※僅限AD-4961-2KD-2035
可以為您的系統添加重量檢查功能的設備
| 項目名稱 | 型號名稱 | ||
|---|---|---|---|
 | 稱重單元 高精度數字輸出內置上下過載限位器防止損壞IP65的 阻尼性能與AD-4961-CNT和兩個連接器輕松連接包括電機電纜 | AD-4961-2K-WU | 10萬日元（免稅價格） |
 | 馬達單元 配有馬達基本單元齒輪箱皮帶寬度200 mm相應的 IP65防水性能（安裝專用電纜時） *引入和稱重需要兩套。 | AD-4961-2035-MOB | ￥65,000（不含稅） |
 | 稱量輸送單元 使用平衡的從動和從動滑輪可實現高精度稱重 *與引入輸送機不同。 | AD-4961-2035-WCV | ￥130,000（價格不含稅） |
顯示和最先進的控制器
| 項目名稱 | 型號名稱 | ||
|---|---|---|---|
 | 彩色液晶觸摸屏兼容指示燈 7英寸觸摸屏彩色液晶USB存儲器內置可能 3電纜3件AD-4961-CNT方便連接 | AD-4961-DISP | ￥80,000（不含稅） |
 | 高附加值的控制單元 通信功能：的Modbus TCP /的Modbus RTU（RS485 ）/ RS232C（ RS485之間切換）/ CP / IP（為PostScript兼容的打印機連接）/ USB（USB存儲器，后腳本用于數據存儲和圖像捕獲兼容的打印機連接） 的基本功能：產品注冊號1000個品種/無電壓接點4個輸入/繼電器接點輸出的8點/功率單相AC100?240V 負載單元連接：AD-4961-2K-WU | AD-4961-CNT | 320,000日元（含稅價格） |
其他單位
| 項目名稱 | 型號名稱 | ||
|---|---|---|---|
 | 簡介單元 輸送機高度可以調整 | AD-4961-INF | ￥35,000（價格不含稅） |
 | 安裝和稱量鈑金零件以安裝單元安裝支架和稱量單元以及兩個L支架需要兩個單元 。 | AD-4961-UF | 18，000日元（無稅價格）/ 1套 |
 | 引入輸送單元 *引入輸送單元滑輪不平衡。 另外，傳送帶不同于稱量傳送帶。 | AD-4961-2035-ICV | 10萬日元（免稅價格） |
 | 腿部單元 由腿部和側梁組成 *將兩套AD - 4961 - UF放在側梁上。 | AD-4961-2035-FP | ￥90,000（價格無稅） |
 | 光電傳感器（帶支架） | AD-4961-81-2K | 25，000日元（不含稅） |
 | 顯示單元安裝支架 | AD-4961-80-2K | ￥10,000（不含稅） |
 | 介紹輸送機電機電纜 | AX-KO 4223-080 | ￥5,000（不含稅） |
電源線
| 項目名稱 | 型號名稱 | |
|---|---|---|
| 交流電源線3米 | AX-KO 1156 A-300 | ￥3,000（不含稅） |
| 交流電源線5米 | AX-KO 1156 A-500 | ￥5,000（不含稅） |
